Monteringsanvisning - Ultimate Curve Cargo Bike - Mid Motor

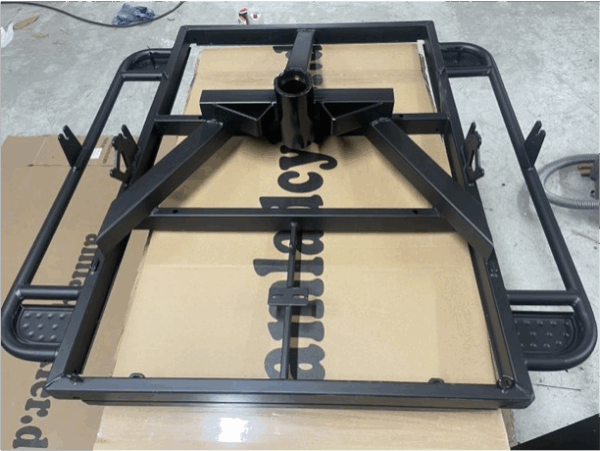

1. Når sykkelen er pakket ut av eskene og emballasjen, plasserer du rammen opp ned på et smalt bord (< 55 cm bredt) – se bilde 1A

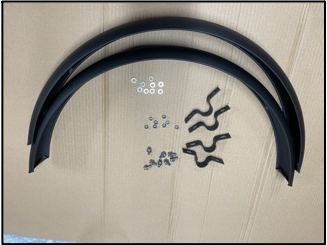

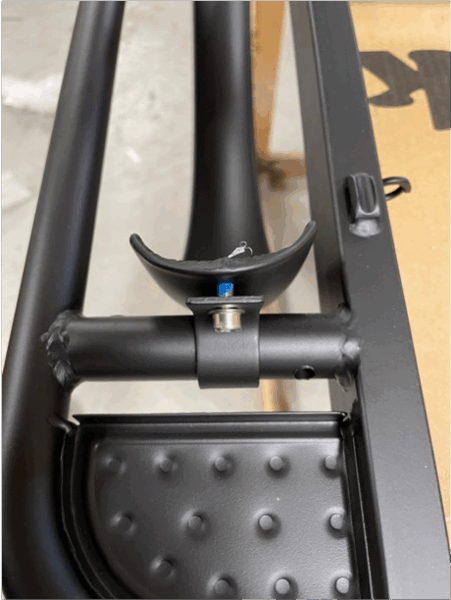

2. De to forskjermene monteres med de fire skjermholderne og de åtte små unbrakoskruene, skivene og mutterne – se bildene 1B og 1C

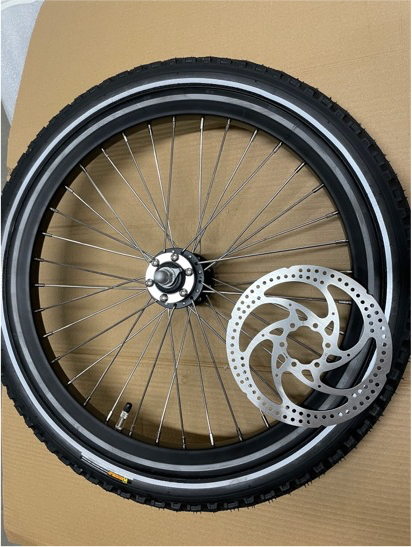

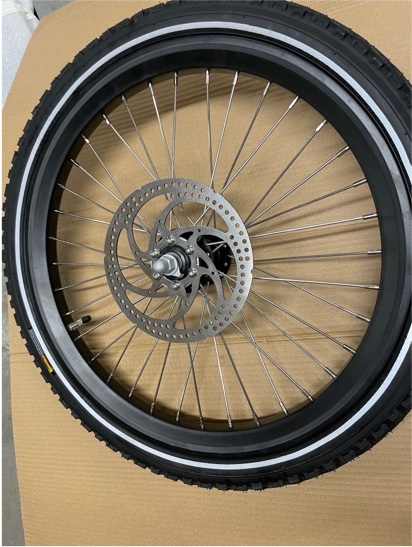

3. Bremseskivene er montert på forhjulene – husk å tilpasse skivens retning til dekkets retning. Se bildene 1D og 1E

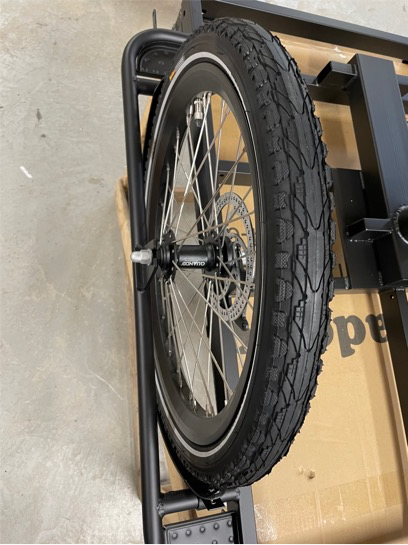

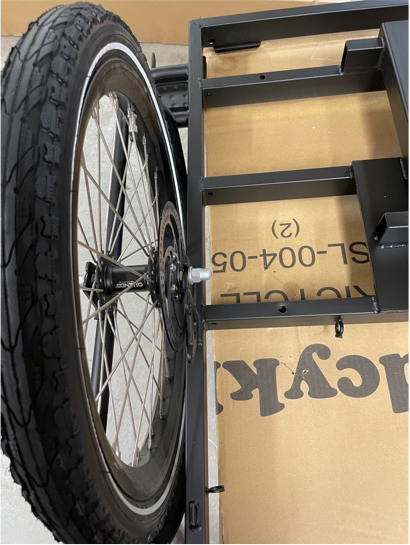

4. Forhjulene er montert – se bilde 1F og 1G. Legg merke til at kjøreretningen på dekket – er montert som vist på bildene.

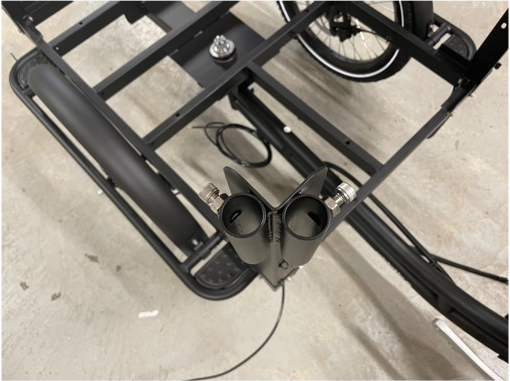

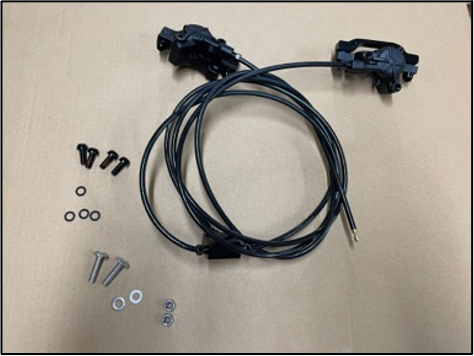

5. Det hydrauliske bremsesettet for bremsene foran er montert som vist på bildene 1H, 1I og 1J

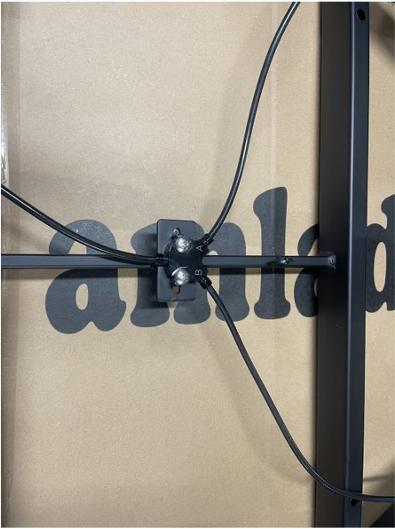

6. Monter først fordelingsstykket med de to blanke boltene, skivene og låsemutterne (bilde 1H)

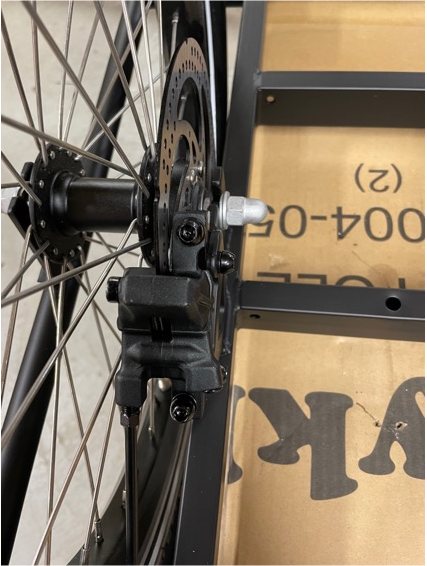

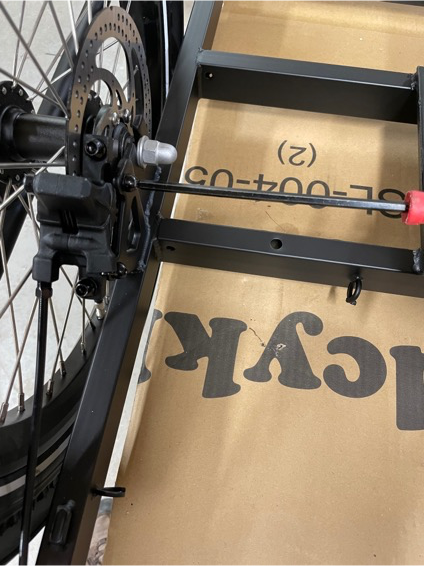

7. Monter deretter de to bremsekaliperne med de fire svarte unbrakoskruene (bilde 1I og 1J)

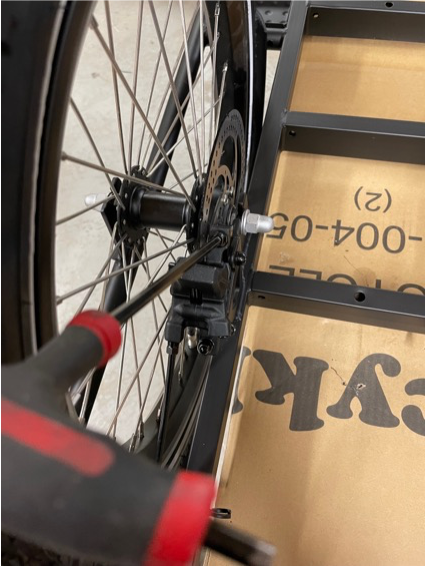

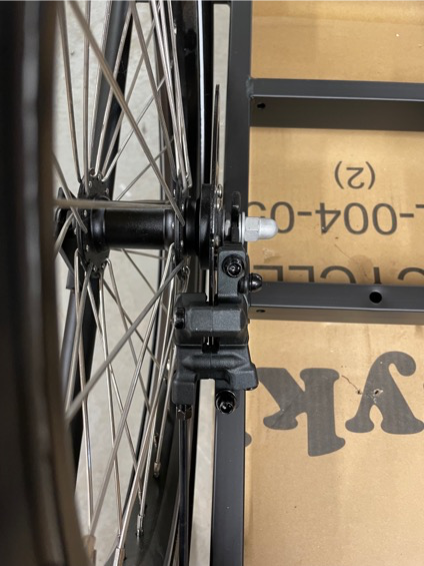

8. Bremsekalipernes posisjon justeres ved hjelp av de to justeringsboltene slik at bremseskivene løper fritt uten å treffe bremseklossene når hjulet dreies – se bilde 1K og 1L. Bremseklossene kan «hvese» litt når hjulet roteres, men de slår ikke. Evt. forsvinner den hvesende lyden når bremseklossene slites litt ned etter en kort tids bruk av sykkelen.

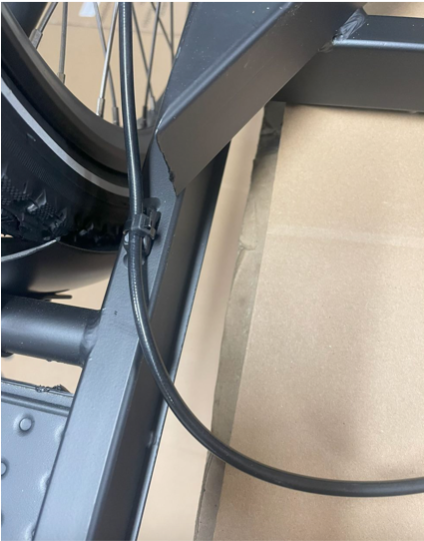

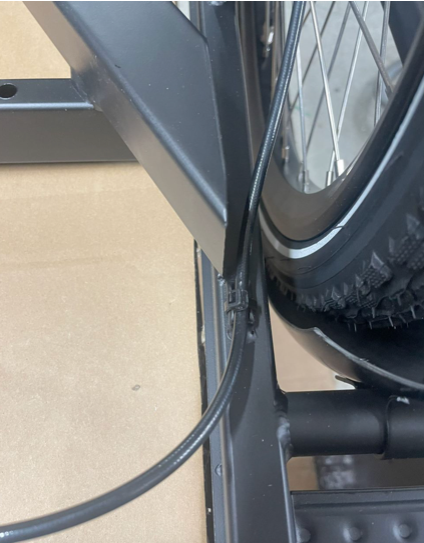

9. Hydraulikkablene er strippet til rammen – se bilde 1M og 1N

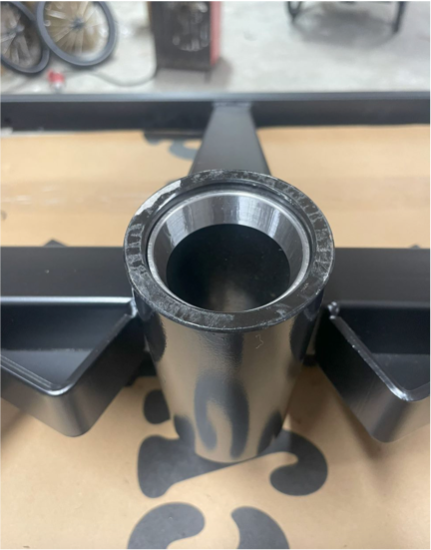

1. Lagerskålene er skrudd på plass på begge sider av rammen – se bilde 2A

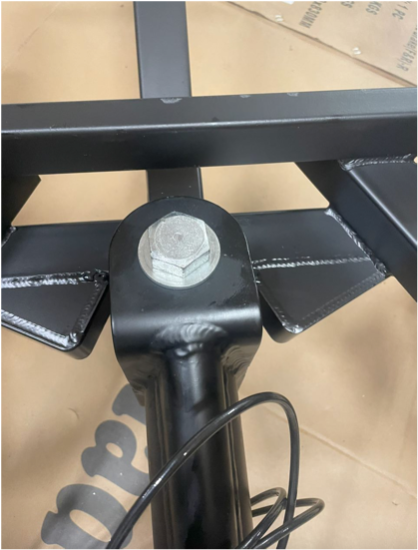

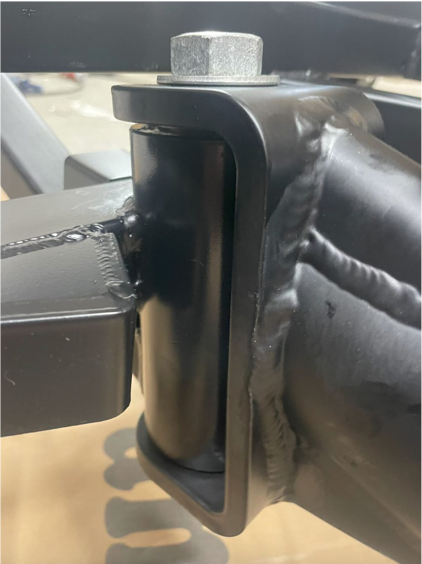

2. Kulelagrene smøres med sykkelfett, og bakre ramme og fremre ramme monteres sammen med lagrene, skivene, hovedbolten og hovedmutteren – se bildene 2B, 2C og 2D
3. Det skal være en skive på begge sider av lagrene, en skive øverst på bolten og en nederst på mutteren.

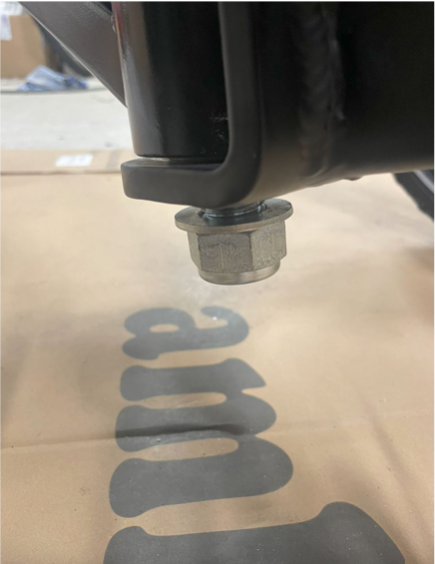

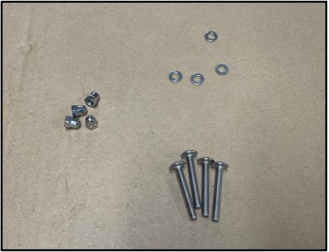

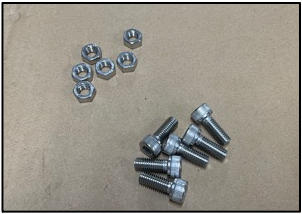

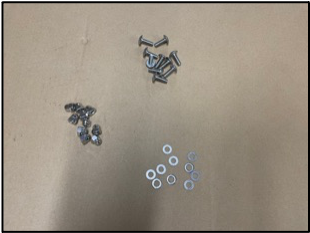

Deler du trenger i trinn 3

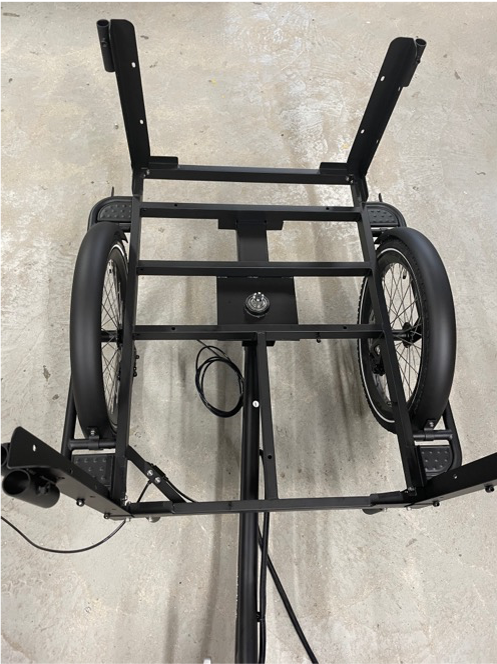

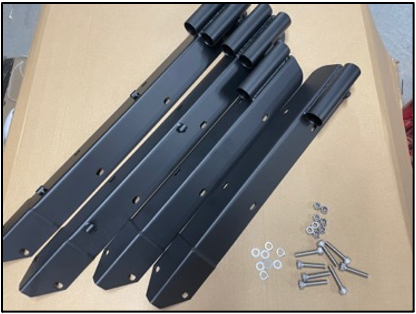

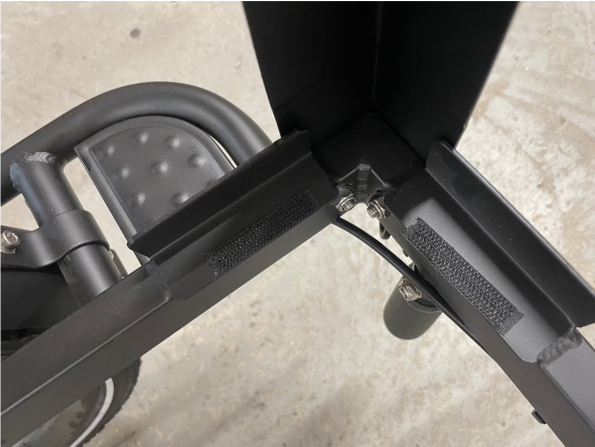

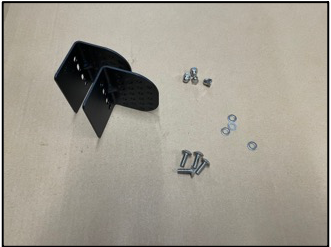

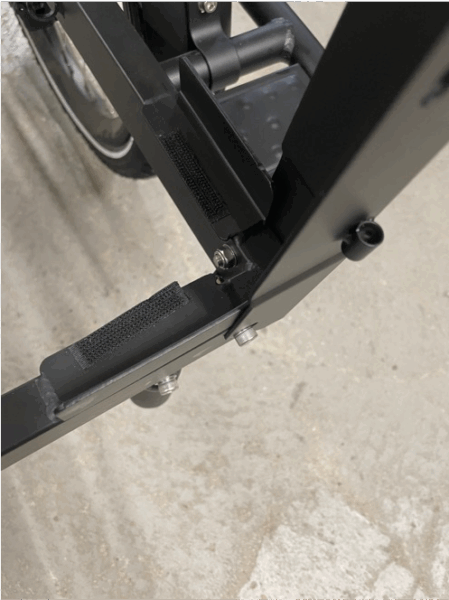

1. Hjørnebrakettene monteres på rammens fire hjørner. De to korte hjørnebrakettene skal være plassert foran på rammen og de to lange ved styret. Se bildene 3A, 3B og 3C.

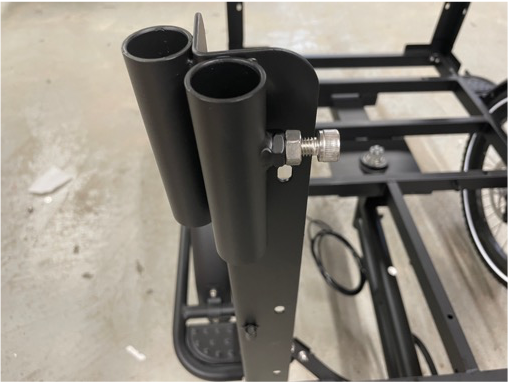

2. Boltene som holder kalesjebrakettene og styret er montert – se bildene 3D og 3E

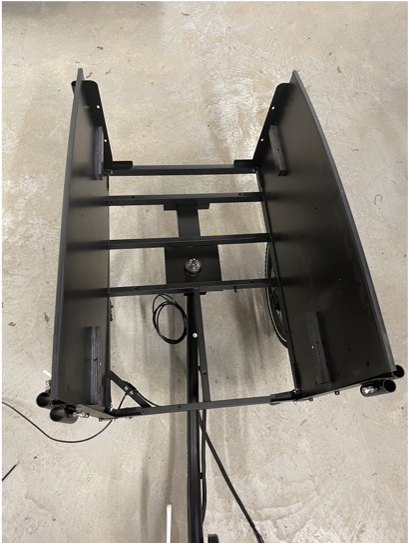

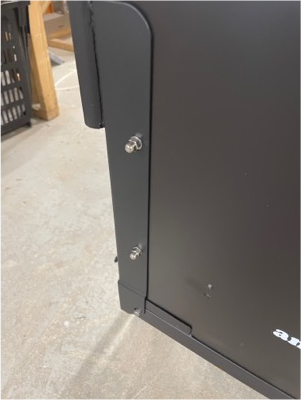

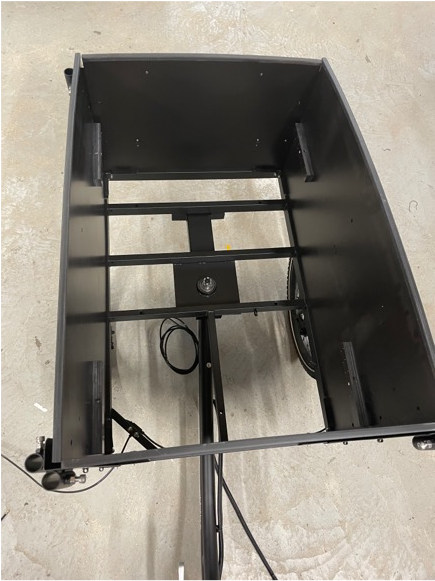

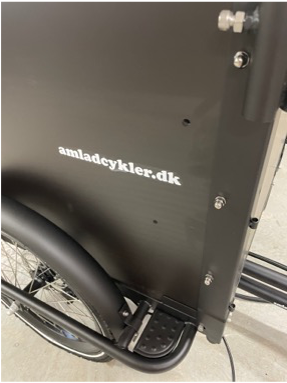

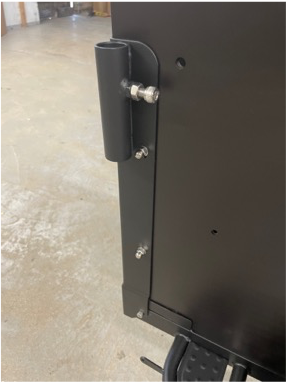

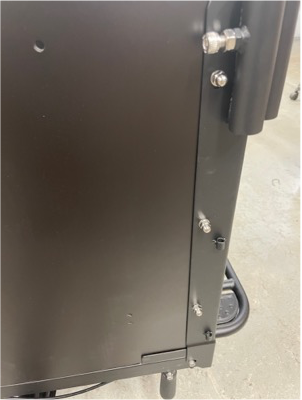

3. Monter deretter sidepanelene (bilde 3F, 3G og 3H), endepanelene (bilde 3I, 3J og 3K) og bunnpanelet (bilde 3L).

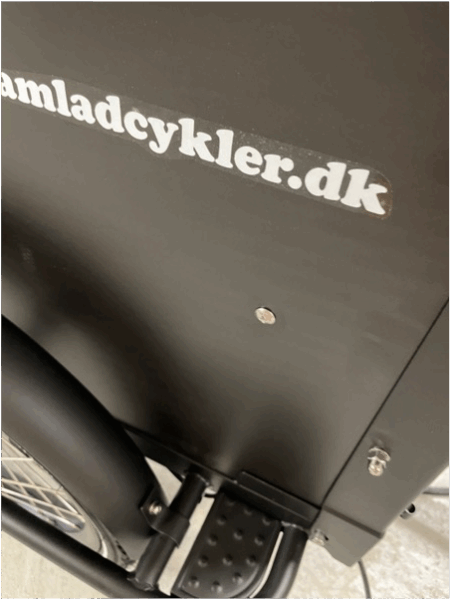

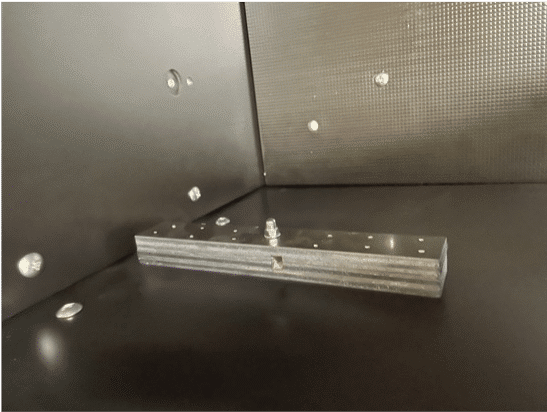

4. Monter deretter de fire boltene som skal holde barnebenkene på plass – se bilde 3N og 3O

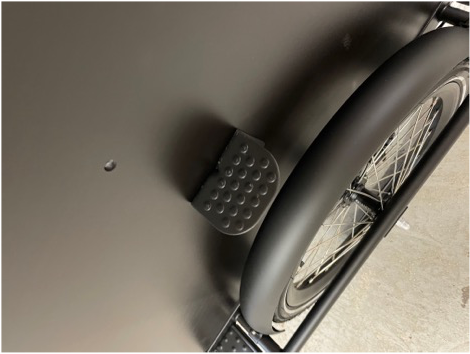

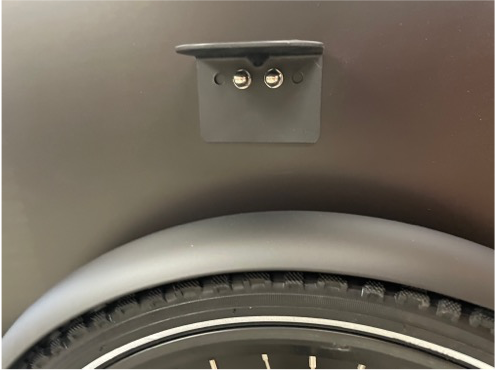

5. Monter løpebrettene – se bilde 3P og 3Q

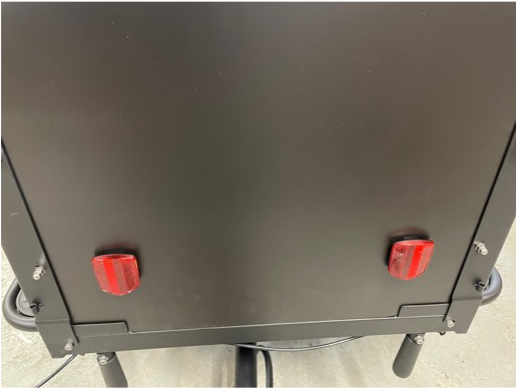

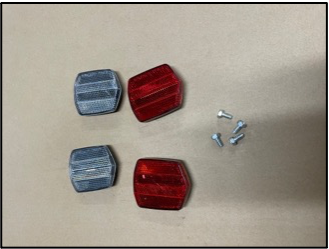

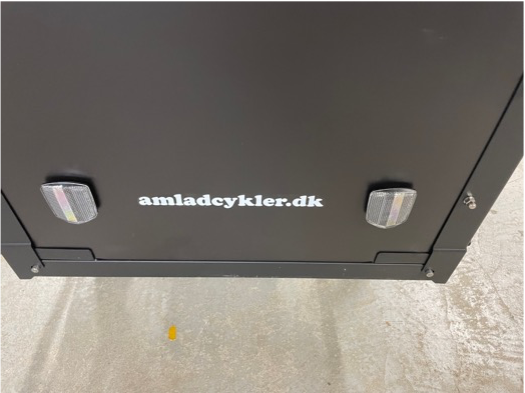

6. Monter refleksene på front- og bakpanelene – se bilde 3R og 3S

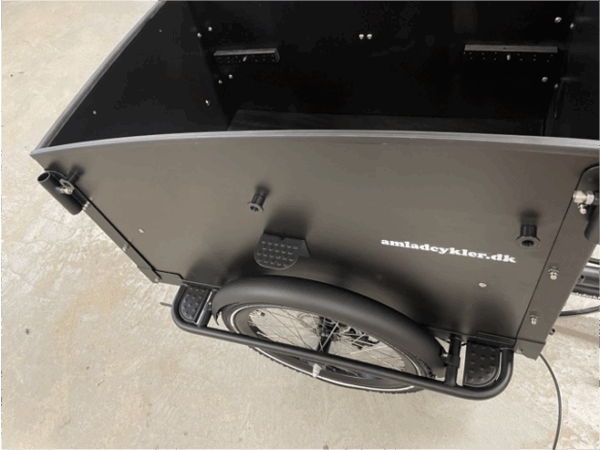

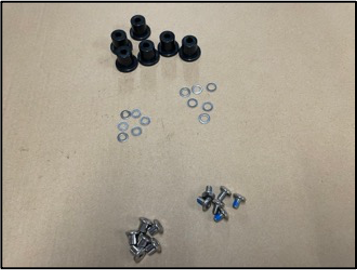

7. Monter kalesjedymlingene på sidepanelene – se bilde 3T

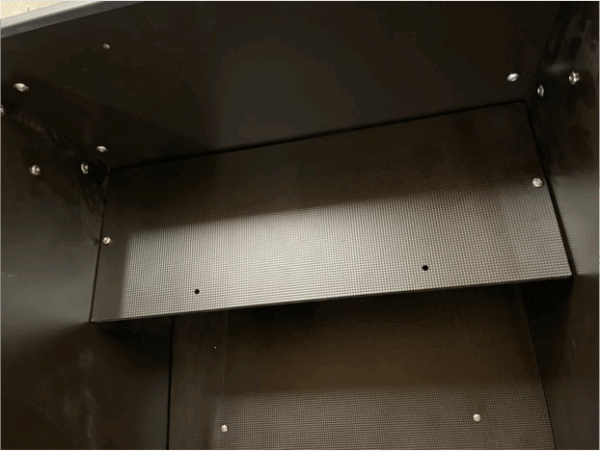

8. Monter barnebenkene – se bilde 3U

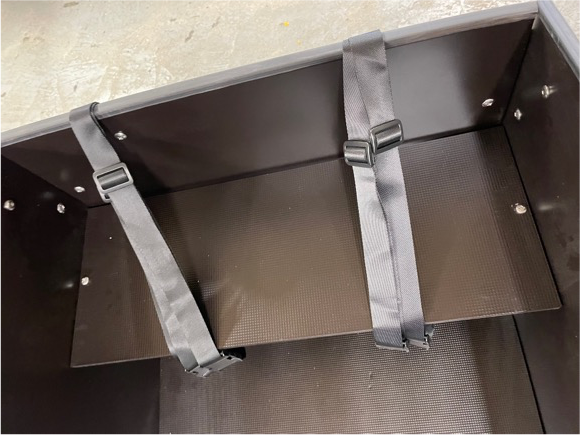

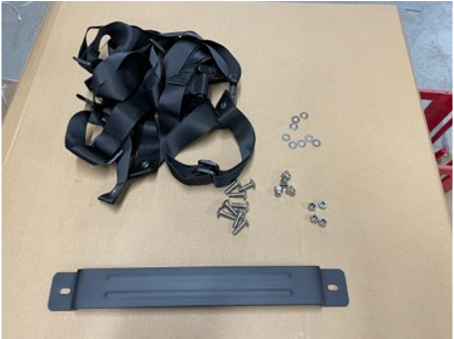

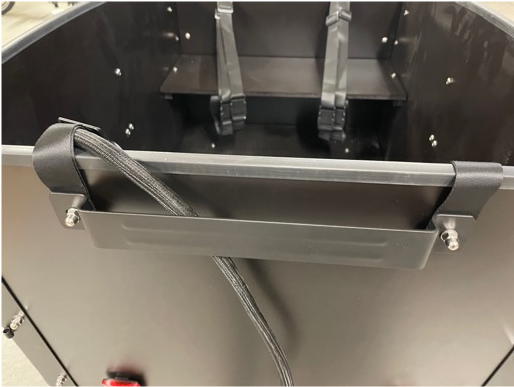

9. Monter selene og skinnen for å holde styrekabelen – se bilde 3V og 3X

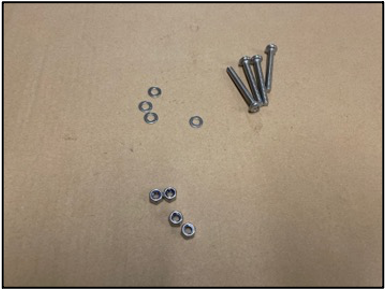

Deler du trenger i trinn 4

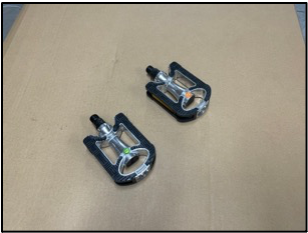

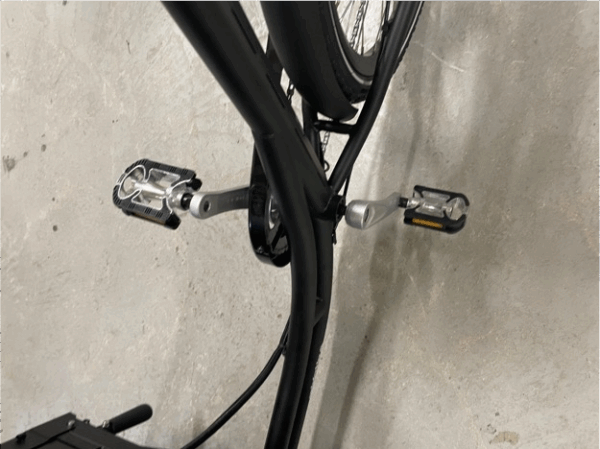

1. Monter pedalene (se bilde 4A) – legg merke til venstre gjenge og markeringene på pedalene for venstre og høyre.

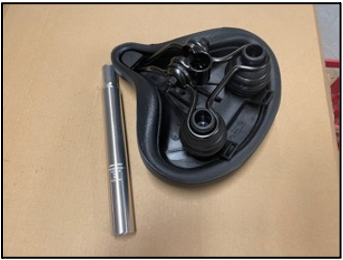

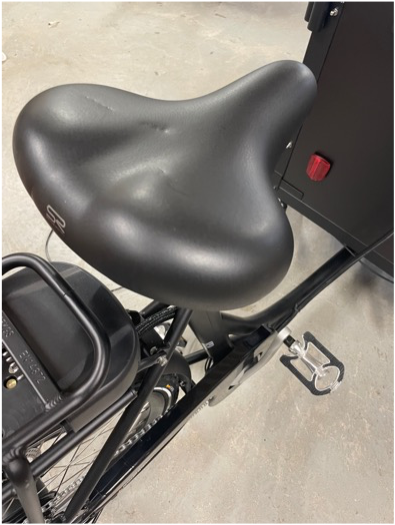

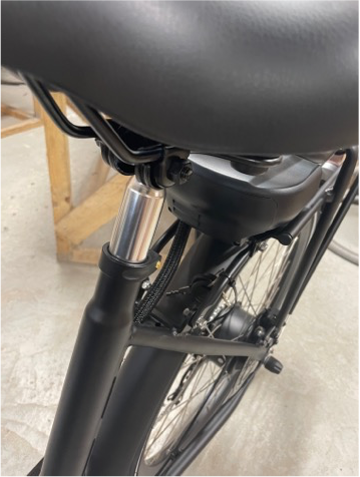

2. Salen er montert – se bilde 4B og 4C

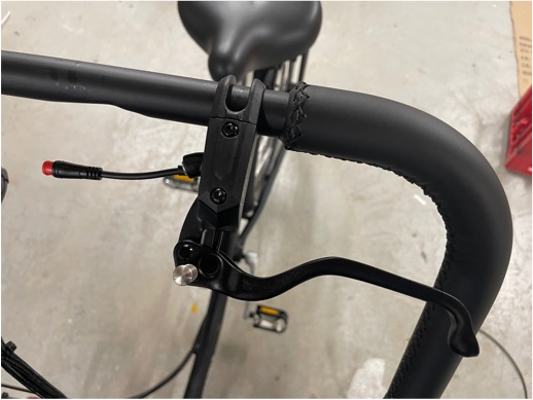

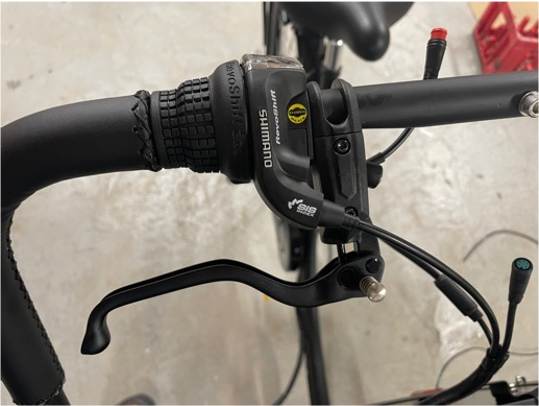

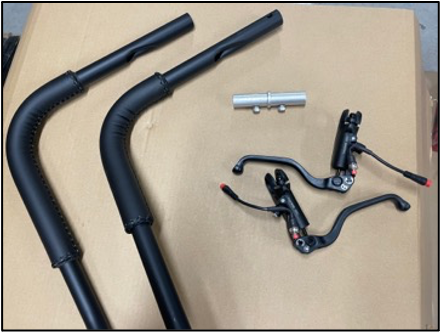

3. Styret er montert med girskifteren på innsiden av høyre side og deretter bremsehåndtakene – se bilde 4D og 4E

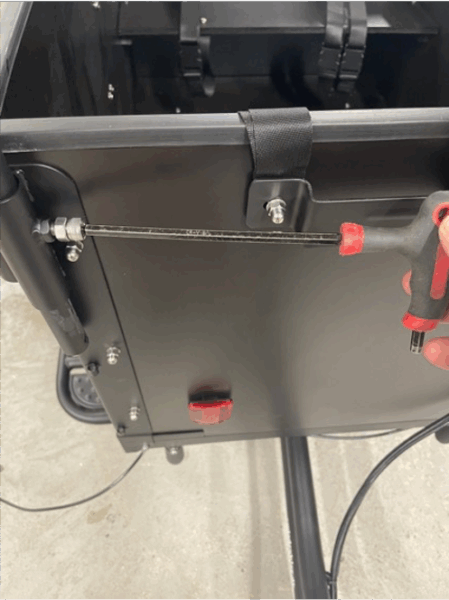

4. Styret justeres til ønsket høyde, og styreboltene strammes – se bilde 4F

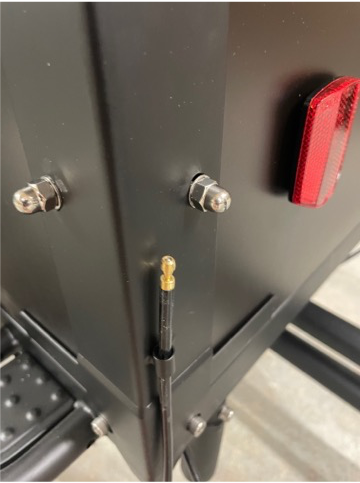

5. De hydrauliske bremsekablene er ført opp gjennom styret – den fremre bremsekabelen på venstre side og den bakre bremsekabelen på høyre side – se bildene 4H og 4I

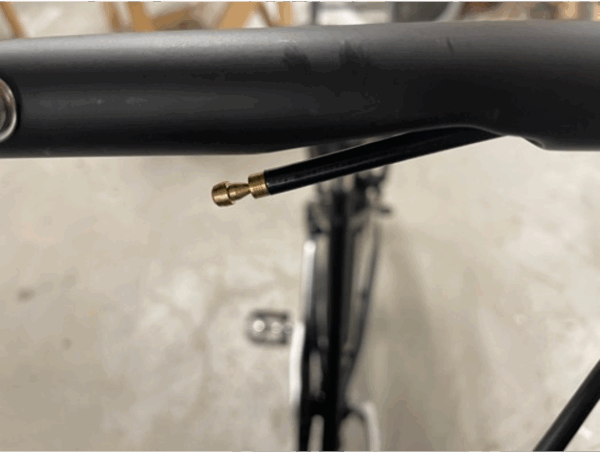

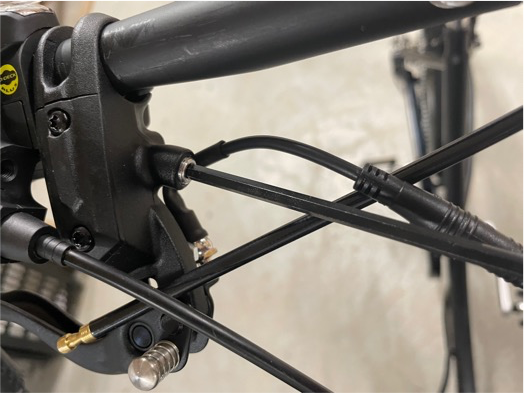

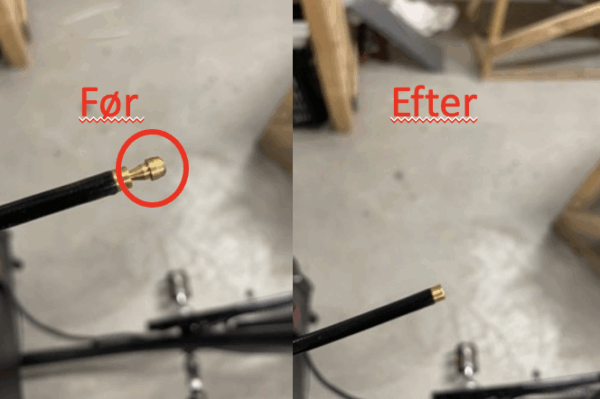

6. De hydrauliske bremsekablene er montert i bremsehåndtakene. Skru først ut pluggen fra bremsespaken (bilde 4J). Bryt deretter enden av bremsekabelen, se rød sirkel (bilde 4K).

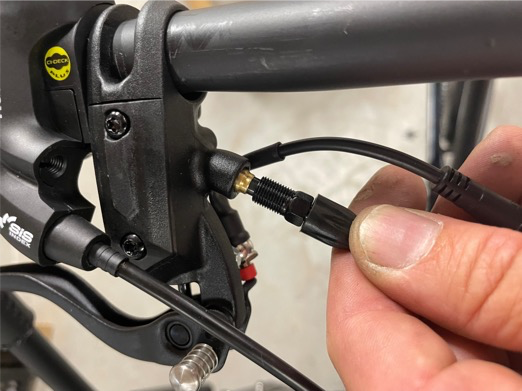

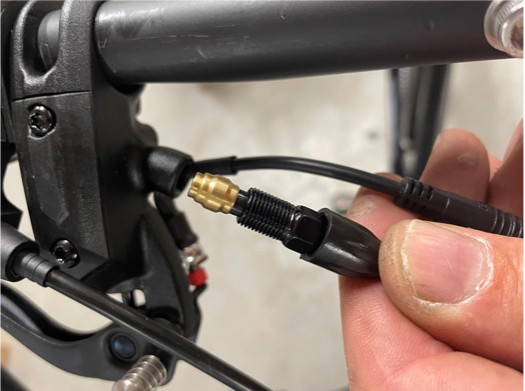

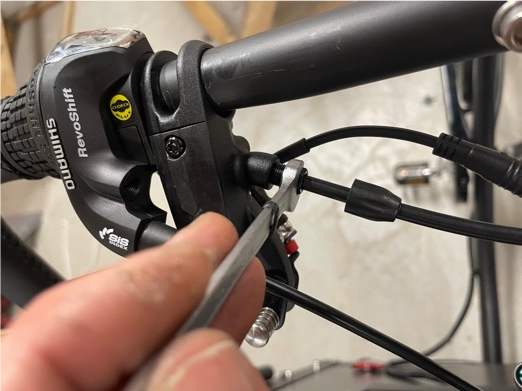

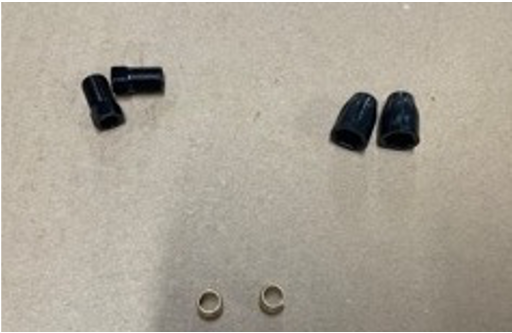

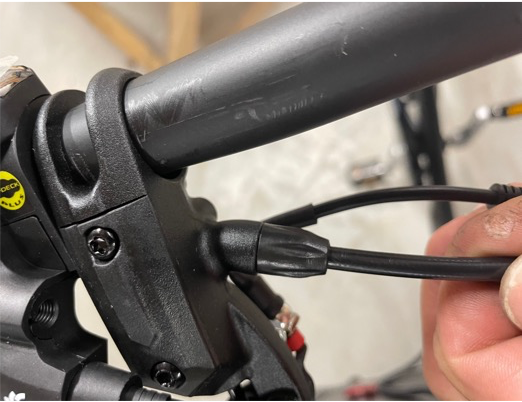

7. Macheten, gjengestykket og låseringen settes over enden av bremsekabelen (bilde 4L), og denne skrus inn i bremsehendelen (bilde 4M). Den strammes til med en 8 mm skiftenøkkel (bilde 4N), og macheten settes over enden (bilde 4O). Gjenta dette med den andre bremsehendelen.

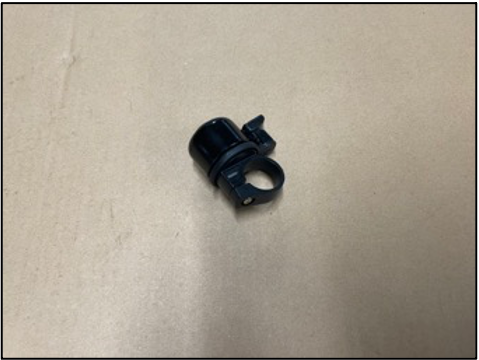

8. Dørklokken er montert – se bilde 4P

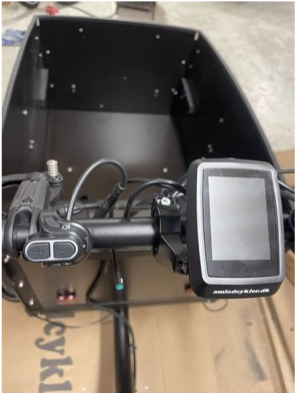

9. Displayet er montert – se bildene 4Q og 4R

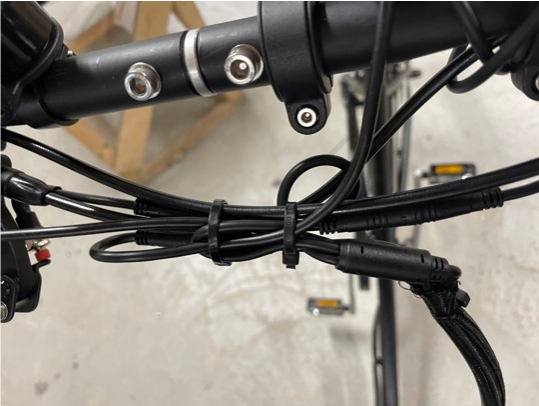

10. Kablene ved styret er festet med kabelbindere – se bilde 4S

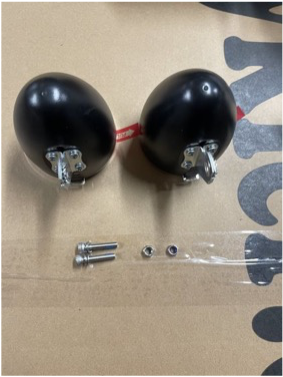

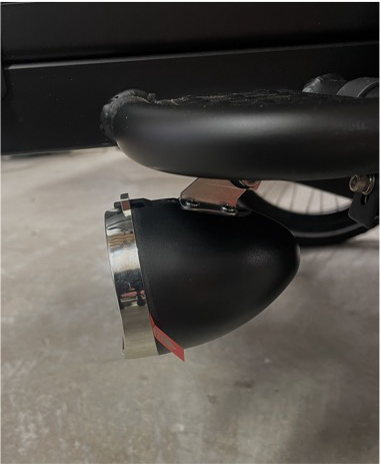

11. Frontlyktene er montert – se bilde 4T

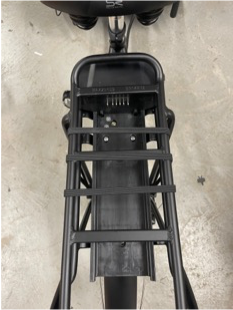

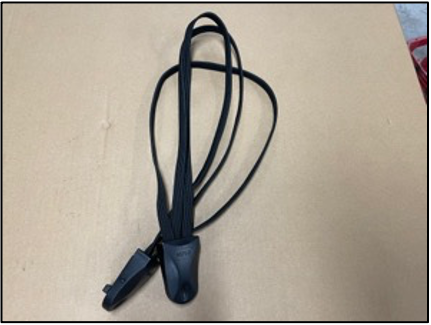

12. Fest bagasjeremmen – se bilde 4U

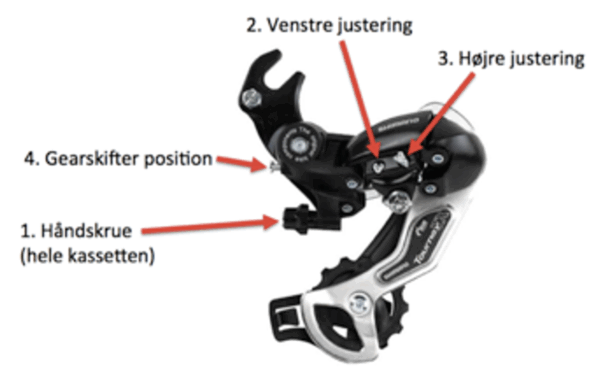

13. Giret er testet. Hvis girene «klikker» eller det er vanskelig å skifte til alle gir, kan justeringen gjøres med håndskruen der girkabelen er montert på girspaken (se bilde 4V).

• Rammenummeret er stemplet inn i rammen på venstre side av sykkelen – rett foran venstre pedal.
• Husk å justere og etterstramme alle bevegelige deler på sykkelen etter noen ukers bruk. Hvis det er behov for etterstramming av eikene, bør du bruke en eikestrammer.
• Se guidene våre på https://amladcykler.com/assembly-and-maintenance-manuals/
