Monteringsanvisning for vår Lastesykkel barn

Les og forstå disse instruksjonene før du begynner monteringen. Sykkelen leveres delvis montert, og det er viktig at du leser bruksanvisningen nøye før du begynner monteringen, slik at sykkelen blir montert i riktig rekkefølge.

Vær oppmerksom på at sykkelen må etterstrammes etter ca. 20 km. Sørg for å sjekke alle deler av sykkelen og etterstramme alle bevegelige deler, inkludert bremser, eiker, bolter og muttere.

Trinn 1: Montering av bak- og frontramme

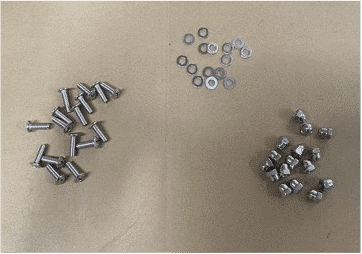

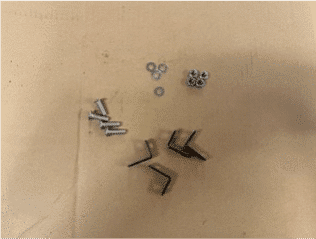

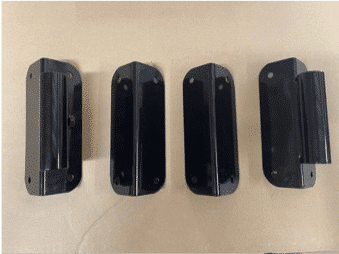

Deler du trenger i trinn 1

4 stk. hjørnebraketter
16 stk. korte bolter
16 stk. skiver
16 stk. runde muttere

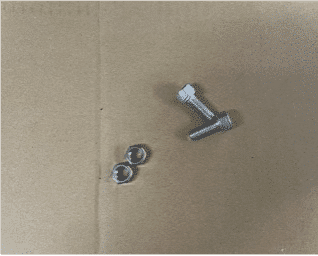

4 stk. vinkelbraketter
4 stk. korte bolter
4 stk. skiver
4 stk. låsemuttere

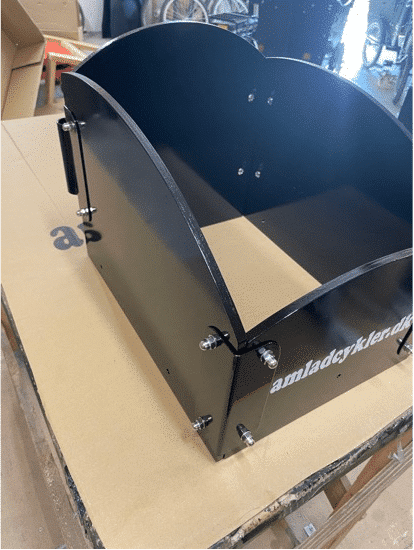

Når delene er tatt ut av eskene og innpakningen, monteres de fire hjørnebrakettene som vist på bilde 1A og 1B. Legg merke til at brakettene med bøssingene for styringen må vende mot bakenden av sykkelen.

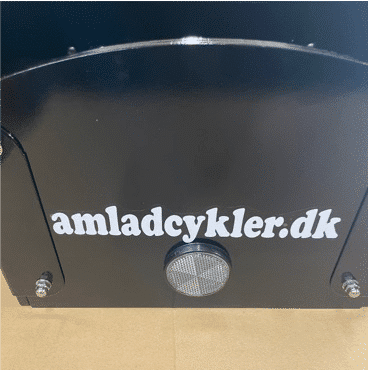

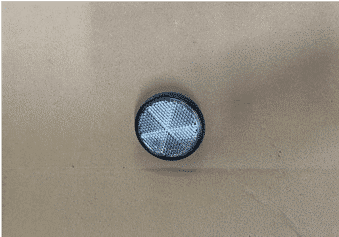

Frontreflektoren er montert – se bilde 1C.

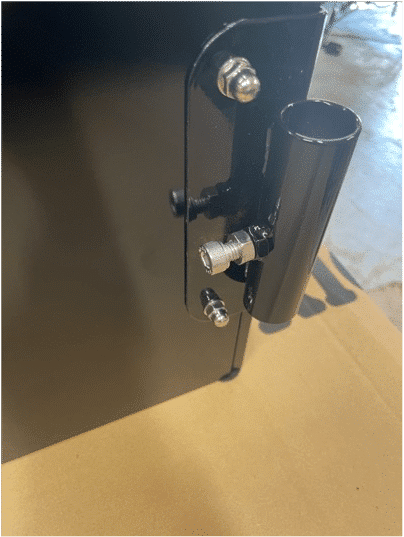

De to boltene for montering av håndtaket er plassert i hjørnebrakettene – se bilde 1D og 1E.

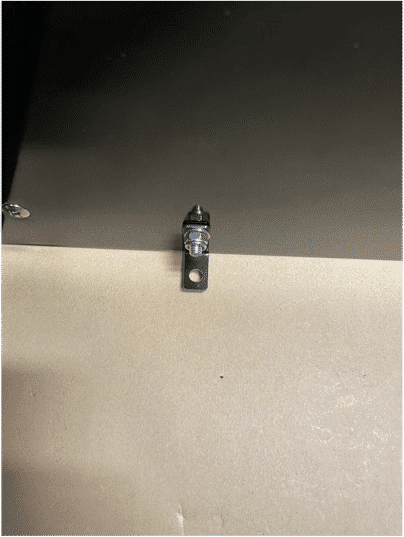

Vinkelbrakettene monteres på sideplatene som vist på bilde 1F og 1G.

Bilde 1A

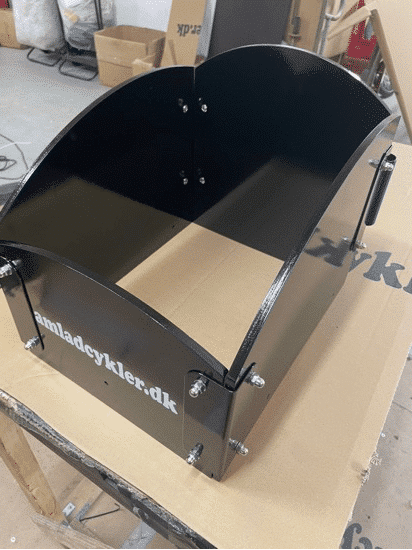

Bilde 1B

Bilde 1C

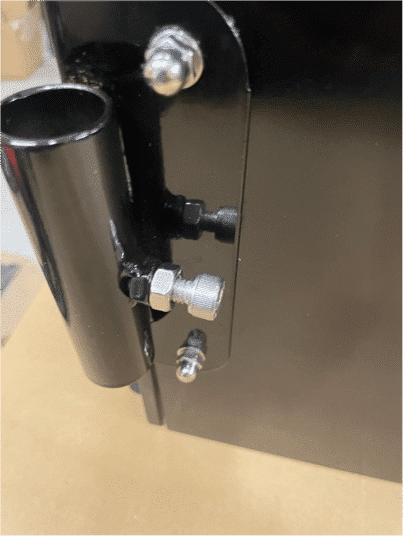

Bilde 1D

Bilde 1E

Bilde 1F

Bilde 1G

Trinn 2: Skjermer, forhjul og bremseklosser

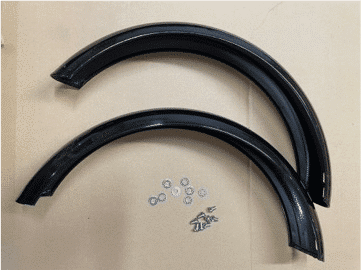

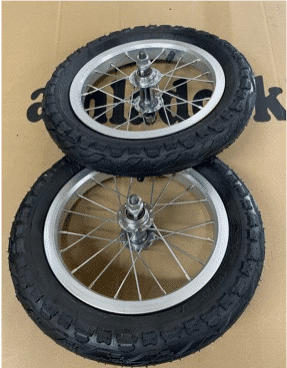

Deler du trenger i trinn 2

2 stk. forskjermer foran
8 stk. små bolter
8 stk. små skiver

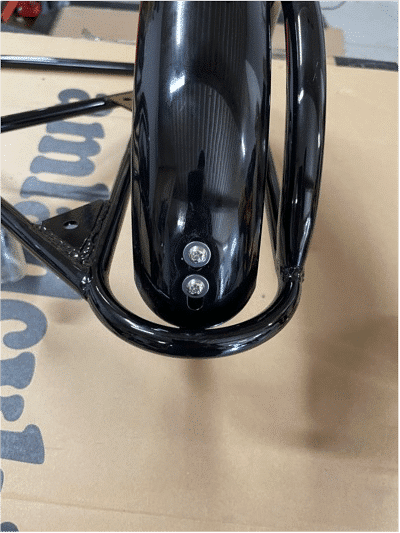

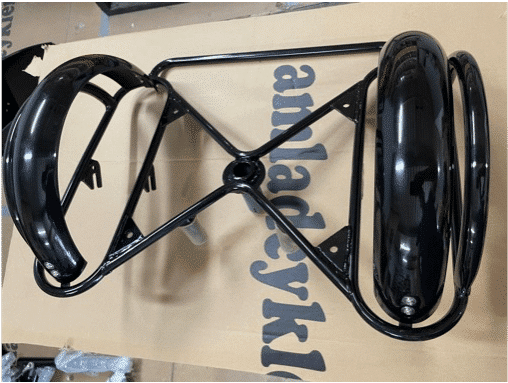

Frontskjermene er montert – se bilde 2A og 2B

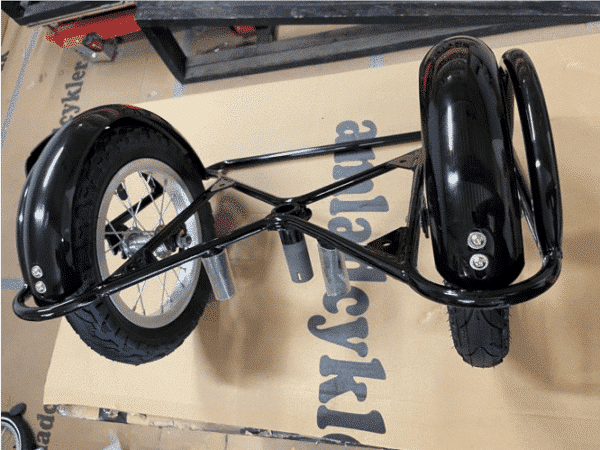

Forhjulene er montert – se bilde 2C

Bilde 2A

Bilde 2B

Bilde 2C

Trinn 3: Sett sammen esken

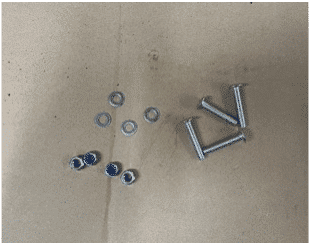

Deler du trenger i trinn 3

4 stk. lange bolter
4 stk. skiver
4 stk. låsemuttere

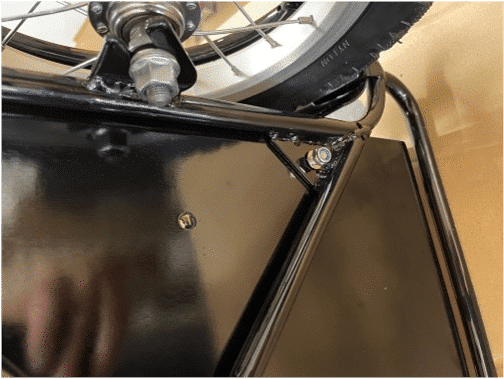

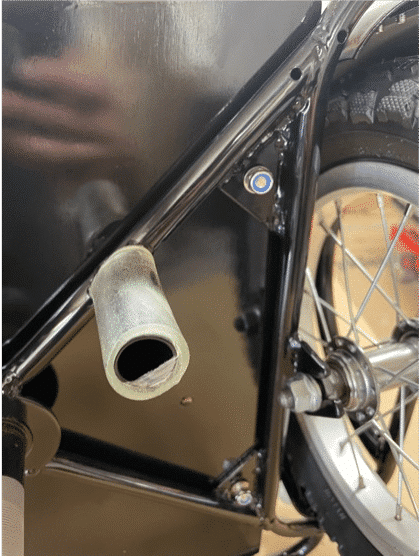

Boksen og bunnplaten monteres på rammen – se bilde 3A og 3B. De fire lange boltene skal sitte gjennom vinkelbrakettene, gjennom bunnplaten og gjennom hullene i rammen.

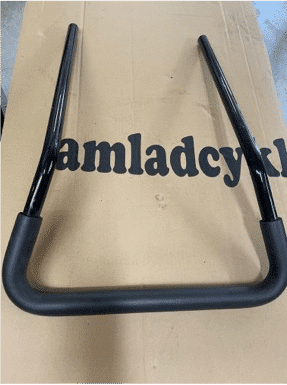

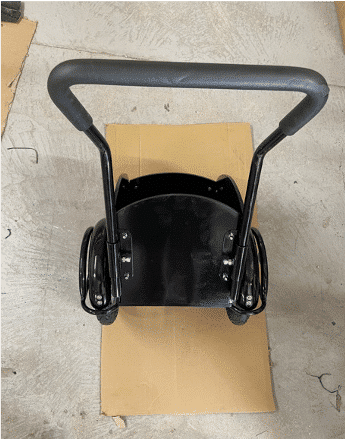

Håndtaket er montert – se bilde 3C

Bilde 3A

Bilde 3B

Bilde 3C

Trinn 4: Resten av utstyret

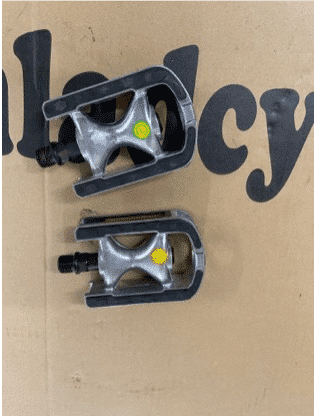

Deler du trenger i trinn 4

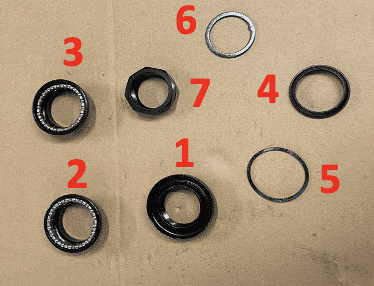

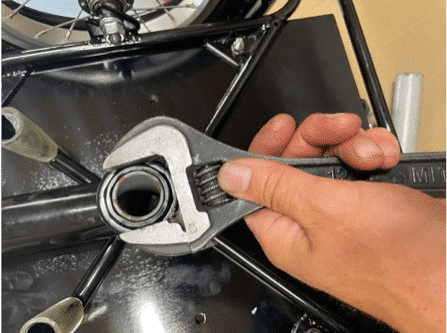

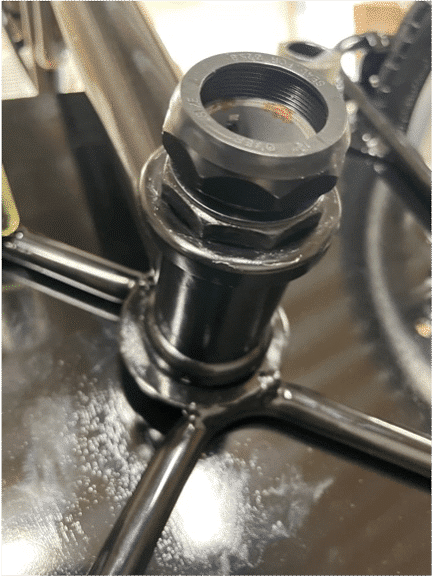

Rammen på lastekassen og bakrammen monteres ved hjelp av lagrene og bitmutterne – se bilde 4A og 4B

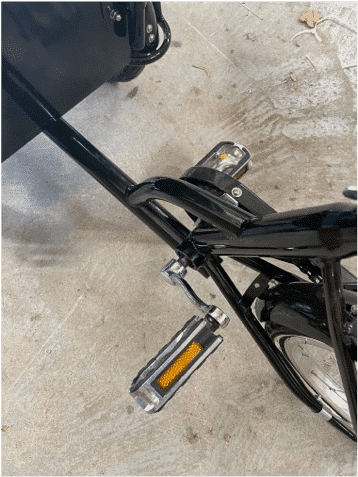

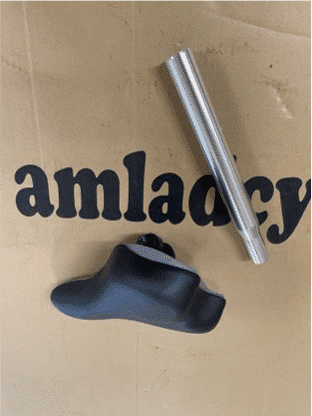

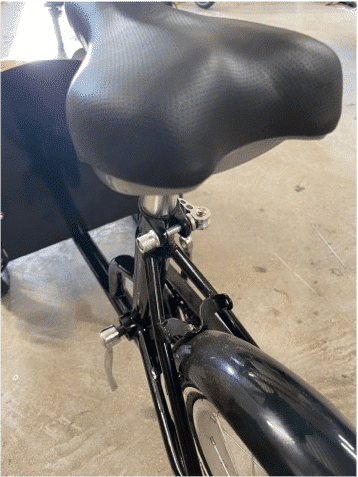

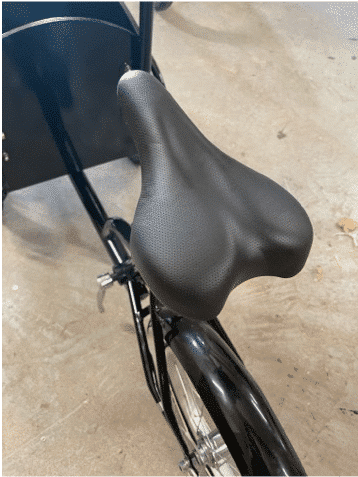

Pedalene og salen er montert – se bilde 4C, 4D og 4E

Bilde 4A
