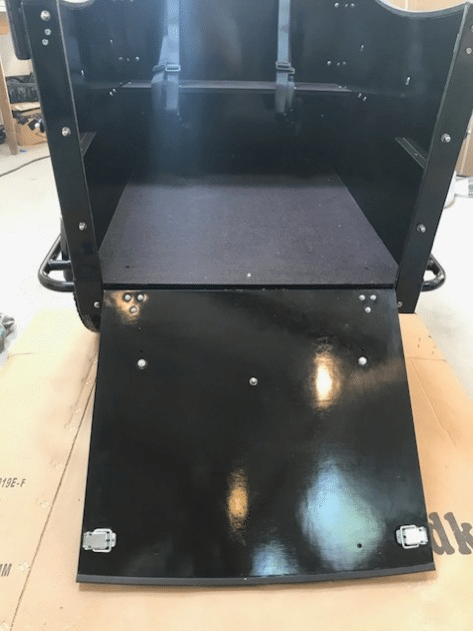

Montageanleitung Hunderampe

Teile, die Sie in Schritt 1 benötigen

• 6 M4 16 mm Schraube
• 6 M4 Skiver
• 6 M4 møtrikker

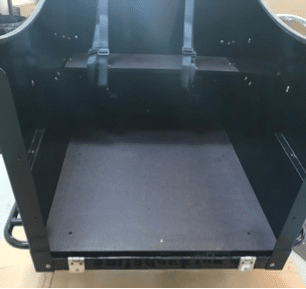

1. Die hölzerne Frontplatte ist in drei Teile vorgestanzt: Zwei kleine Stücke, die an jeder Seite angebracht werden, und das mittlere Stück, das heruntergeklappt wird.

2. In manchen Fällen muss der untere Rahmen an der Vorderseite oben abgeschnitten werden, damit die Tür passt. In diesem Fall wird der obere Teil der Rahmenfront weggeschnitten, siehe unten in rot.

3. Beginnen Sie mit der Montage der beiden kleinen Teile, wie in den Abbildungen 1B und 1C gezeigt. Sie werden mit den 2×3 10mm Schrauben, Unterlegscheiben und Muttern montiert, die vom Zusammenbau des restlichen Fahrrads übrig geblieben sind.

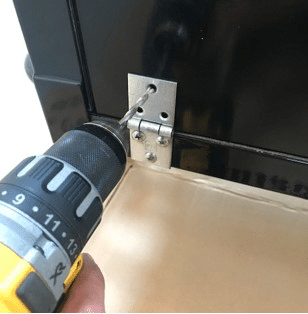

4. Bohren Sie die Löcher für die Montage der Scharniere mit einem 6 mm Bohrer – siehe Abbildung 1D.

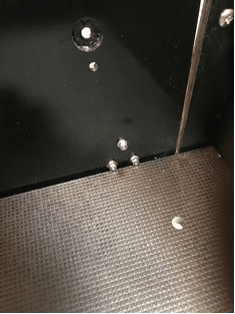

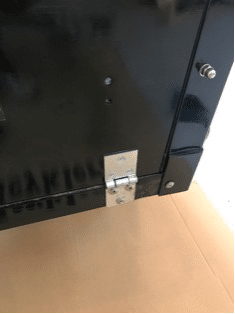

5. Montieren Sie die Vordertür mit den 6 M4 16 mm Schrauben, Unterlegscheiben und Muttern – siehe Bilder 1E und 1F.

Teile, die Sie in Schritt 2 benötigen

• 4 Stk. M4 16 mm Bolzen
• 4 Stk. M4 Muttern

• 4 Stk. M4 16 mm Bolzen
• 4 Stk. M4 Unterlegscheiben
• 4 Stk. M4 Muttern

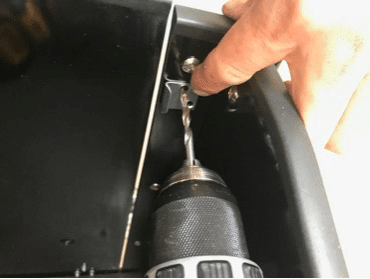

1. Bohren Sie Löcher Ll für die Montage eines Teils des Schließbügels durch die Holzplatte und das Metall im Eckwinkel – auf beiden Seiten. Verwenden Sie einen 5 mm Bohrer – siehe Abbildung 2A.
2. Die Halterungen werden mit 4 Stk. M4 16 mm Schrauben und Muttern (keine Unterlegscheiben) – siehe Abbildung 2B.

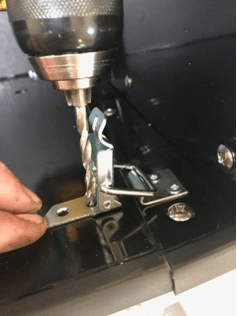

3. Bohren Sie Löcher für die Montage des zweiten oder dritten Verschlussbügels – auf beiden Seiten. Verwenden Sie einen 5-mm-Bohrer – siehe Abbildung 2C. Achten Sie darauf, dass Sie genug Platz haben, damit der Verschlussbügel dicht schließt.

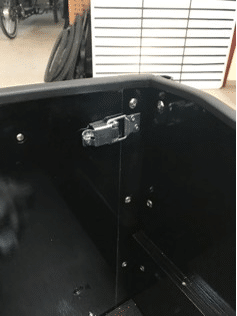

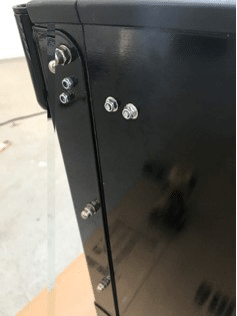

4. Die Halterungen werden mit 4 Stk. M4 16 mm-Schrauben, Unterlegscheiben und Muttern montiert – siehe Bilder 2D und 2E

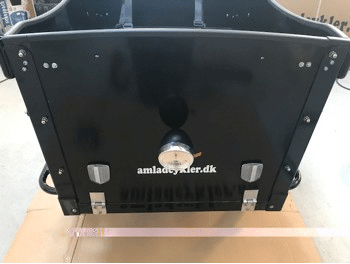

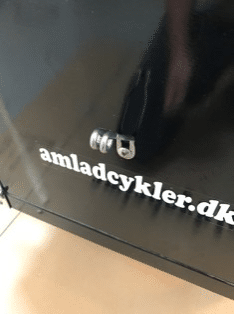

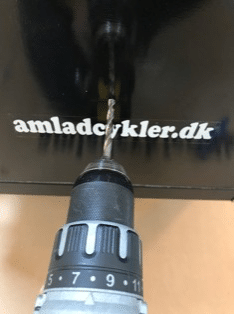

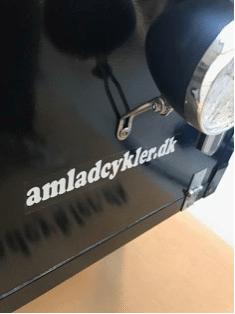

1. Die Scheinwerfer werden an den Seiten des Kastens (siehe Abbildung 3B) mit den letzten 2 Stück 8-mm-Schrauben (der gleiche Typ wie bei den vorderen Kotflügeln) montiert.

2. Die Reflektoren sind montiert, siehe Foto
