Montageanleitung für unser elektrisches Dreirad für Erwachsene

1. Es wird empfohlen, das Fahrrad auf einer weichen Unterlage zusammenzubauen, um Kratzer im Lack zu vermeiden.
2. Öffnen Sie den Karton und nehmen Sie alle Teile aus dem Karton. Packen Sie alle Teile aus der Plastikverpackung aus.

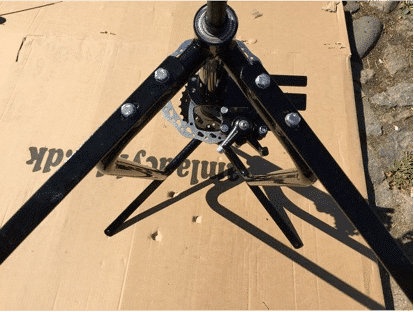

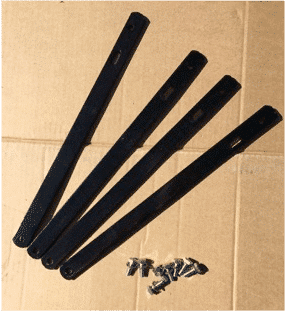

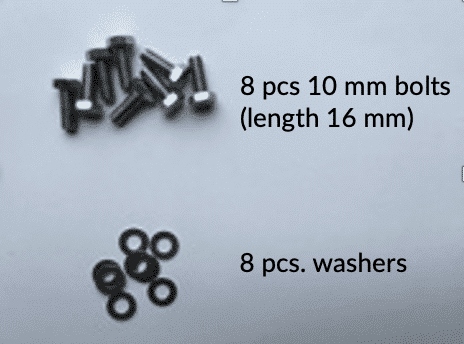

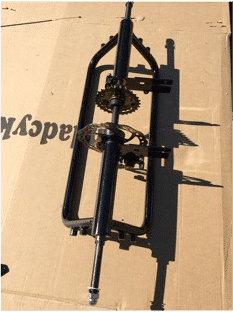

3. Die vier Metallstangen werden mit den acht halblangen Schrauben und Unterlegscheiben am hinteren Ende des Motorrads befestigt (siehe Bild 1A, 1B und 1C).

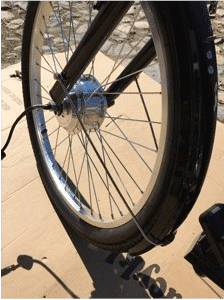

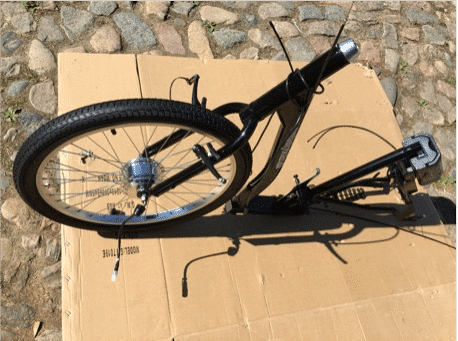

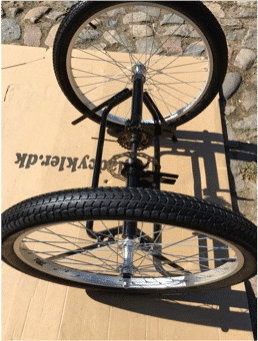

4. Die Vorder- und Hinterräder sind montiert (siehe Abbildung 1D und 1E)

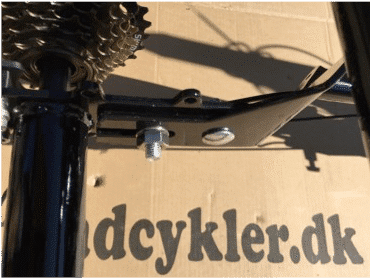

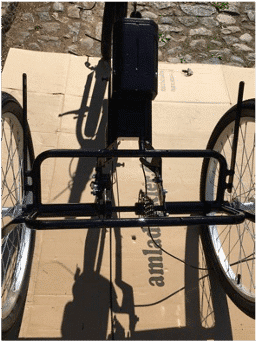

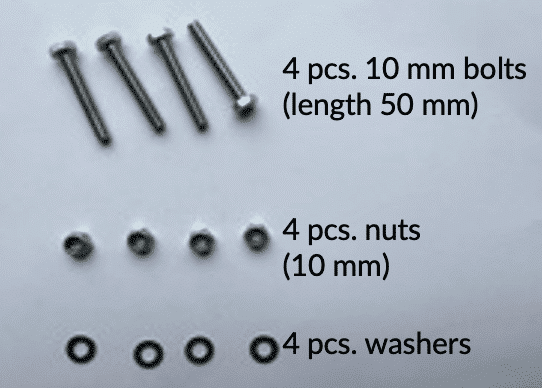

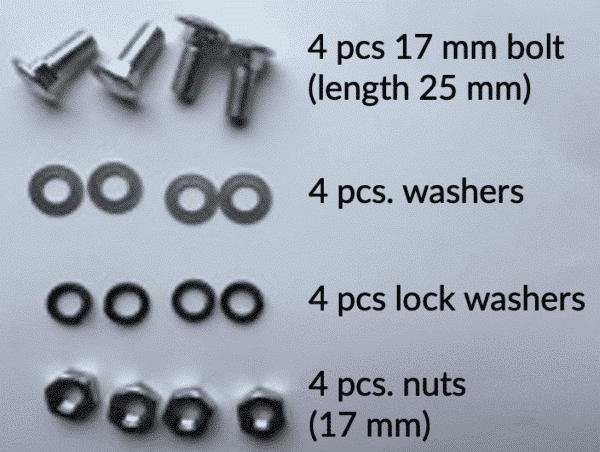

5. Der vordere und hintere Teil des Rahmens wird mit den vier großen Schrauben, Unterlegscheiben und Muttern befestigt (Bild 1F und 1G).

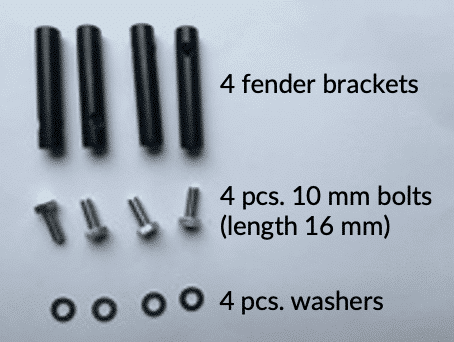

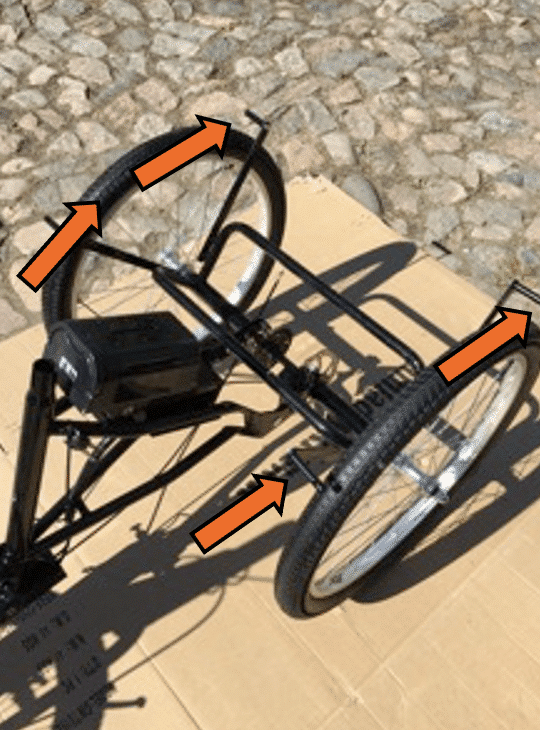

6. Die Kotflügelhalterungen für die hinteren Kotflügel (Bild 1H) und die hinteren Kotflügel (Bild 1I) sind montiert.

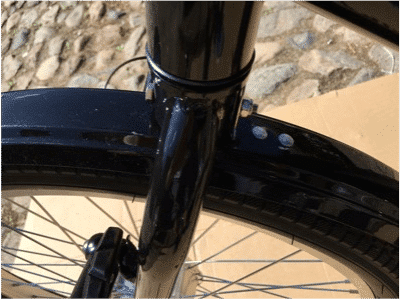

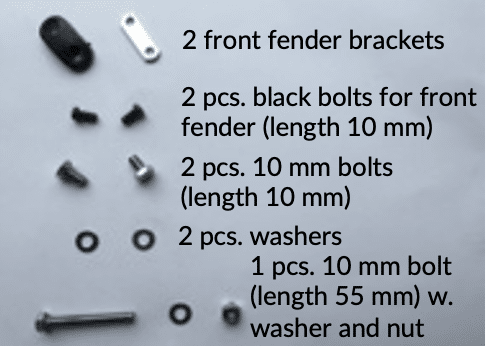

7. Der vordere Kotflügel wird mit dem Metallbügel (Bild 1J) und der langen Schraube (Bild 1K) befestigt.

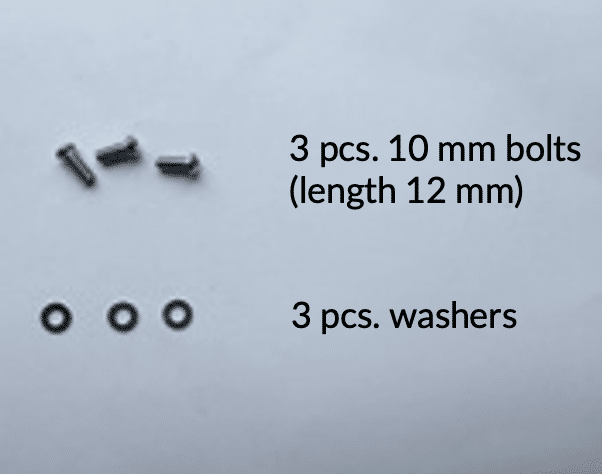

Teile, die Sie in Schritt 2 benötigen

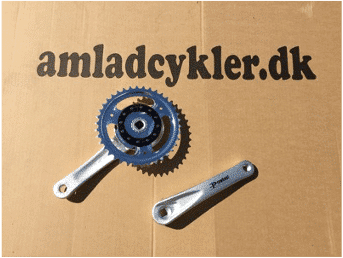

1. Der Magnetring wird an der Innenseite des Kettenrings angebracht, so dass die kleinen Zapfen im Magnetring dafür sorgen, dass der Ring an seinem Platz bleibt (siehe Abbildung 2A).

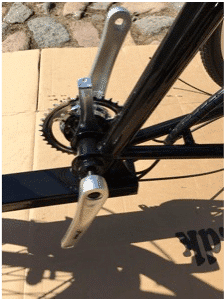

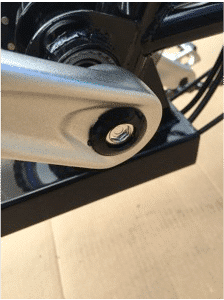

2. Das Kettenblatt wird auf der rechten Seite und der Pedalarm auf der linken Seite montiert (siehe Abbildung 2B) und die Schutzkappe wird befestigt (siehe Abbildung 2C).

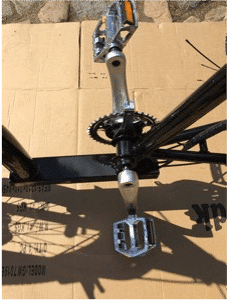

3. Die Pedale sind montiert (siehe Abbildung 2D)

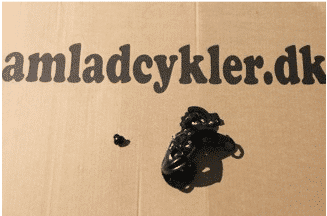

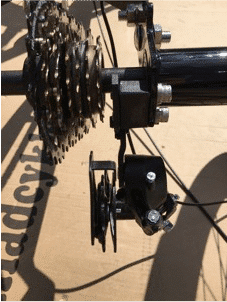

4. Der Schalthebel ist an der Hinterachse montiert (Bild 2E und 2F)

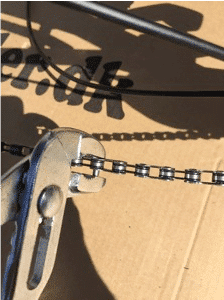

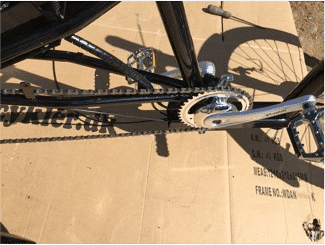

5. Die Kette wird durch die Ritzel am Schalthebel und das Kettenblatt gezogen – und mit einer Zange montiert (siehe Abbildung 2G und 2H)

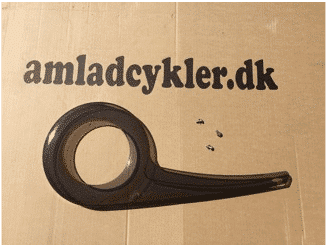

6. Der Kettenschutz ist montiert (siehe Abbildung 2I und 2J)

Teile, die Sie in Schritt 3 benötigen

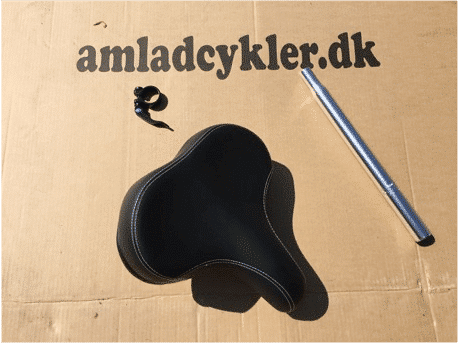

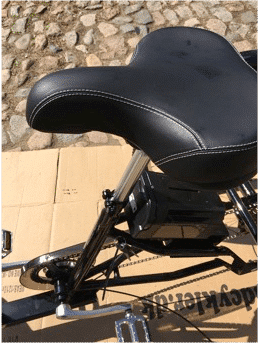

1. Die Sattelstütze und der Sattel sind montiert (siehe Bild 3A und 3B)

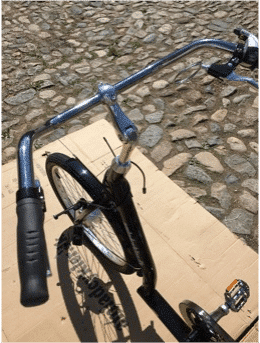

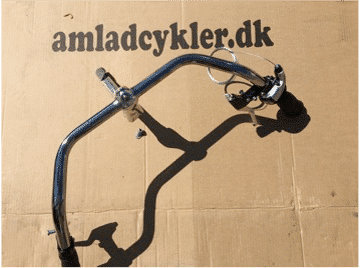

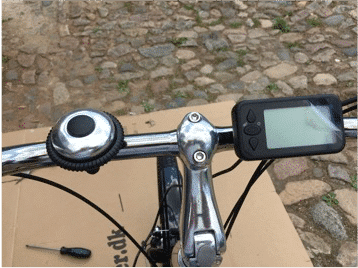

2. Der Lenker wird montiert (siehe Abbildung 3C und 3D) und die Umbraco-Schraube, mit der der Lenker befestigt ist, angezogen. Ziehen Sie alle Brems- und Schaltgriffe am Lenker fest und montieren Sie das Display und die Klingel (siehe Abbildung 3E). Die Schutzfolie auf dem Display wird entfernt.

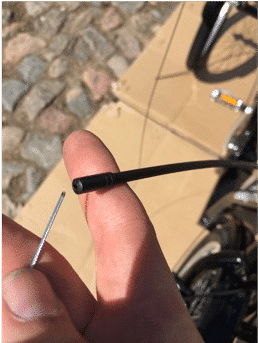

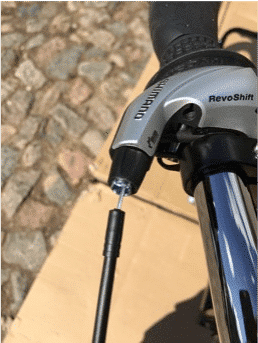

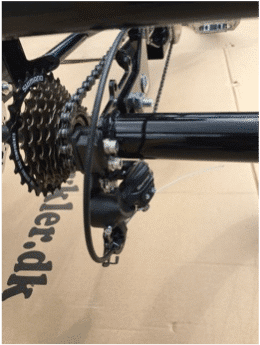

3. Der Schaltdraht wird durch das Schaltkabel gezogen (siehe Abbildung 3F und 3G) und das Schaltkabel wird am Schalthebel befestigt (siehe Abbildung 3H).

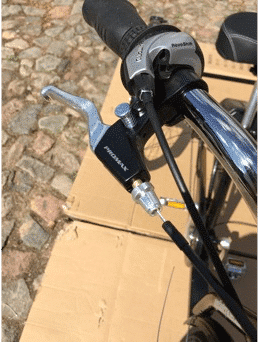

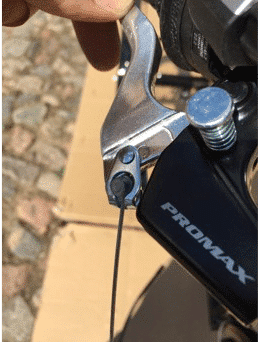

4. Die beiden Bremskabel werden in den Bremsgriffen befestigt (siehe Abbildung 3I und 3J).
5. Ein Kabel wird an der V-Bremse am Vorderrad montiert (siehe Abbildung 3K und 3L). Bevor das Kabel in der V-Bremse montiert wird, werden die Bremsbeläge so eingestellt, dass sie die Felge richtig treffen und die Bewegung auf beiden Seiten des Rades gleichmäßig ist. Dies geschieht durch Einstellen der Kreuzschlitzschrauben an den Bremsarmen, bis der Federmechanismus gleichmäßig ist.
6. Das andere Kabel wird an der Bremsscheibe an der Hinterachse befestigt, wie in Abbildung 3M gezeigt. Möglicherweise müssen Sie die Position der Bremsscheibe an der Hinterachse etwas anpassen und die dafür verwendete Umbraco-Schraube festziehen.

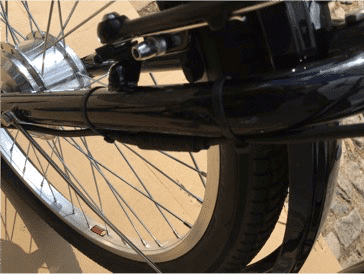

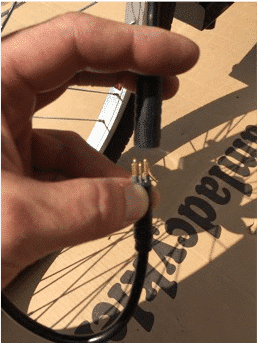

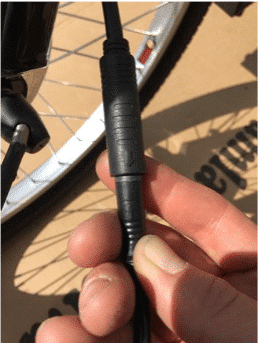

7. Die elektrischen Stecker für den Motor werden zusammengesteckt (siehe Abbildung 3N und 3O) und das Kabel wird mit zwei Bändern an der Vordergabel befestigt (siehe Abbildung 3P)

Teile, die Sie in Schritt 4 benötigen

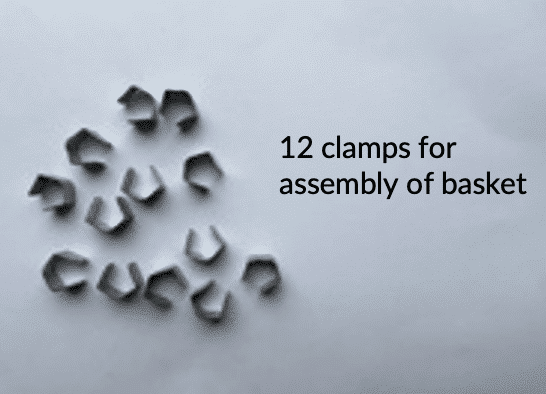

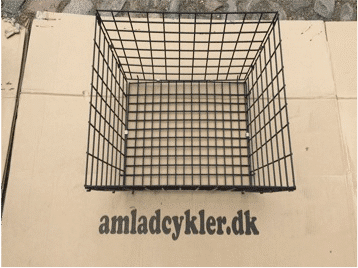

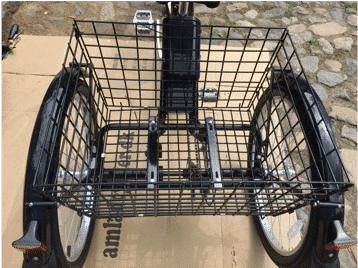

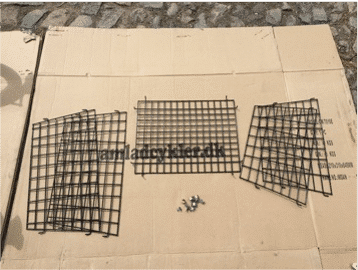

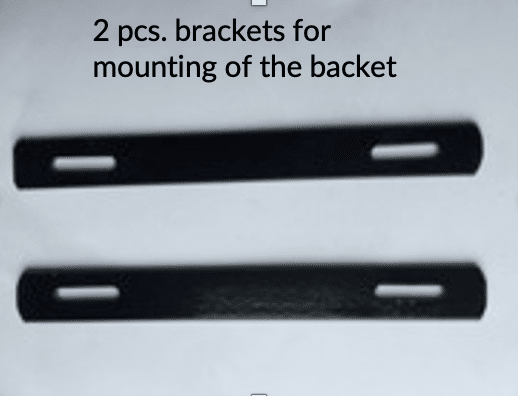

1. Der Fahrradkorb wird mit den Klemmen und einer Zange befestigt und am Fahrrad montiert (siehe Abbildung 4A, 4B und 4C).

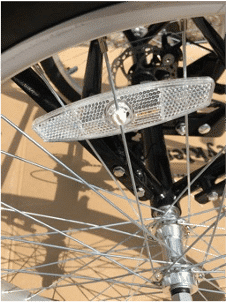

2. Die Reflektoren für die Räder werden montiert (siehe Abbildung 4D)

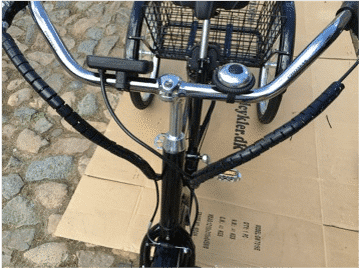

3. Die Kabelhalter sind montiert (siehe Abbildung 4E)

4. Vergewissern Sie sich, dass alle beweglichen Teile der Hinterachse fest angezogen sind – überprüfen Sie die Umbraco-Schrauben (siehe Abbildung 4F)

• Die Rahmennummer ist auf der linken Seite des Fahrrads in den Rahmen eingeprägt – direkt vor dem linken Pedal.
• Denken Sie daran, alle beweglichen Teile des Fahrrads nach einigen Wochen des Gebrauchs einzustellen und nachzuspannen. Wenn die Speichen nachgespannt werden müssen, verwenden Sie bitte einen Speichenspanner.
